Évacuation des eaux usées et des eaux vannes dans un bâtiment: principes et bonnes pratiques
L’évacuation des eaux usées et des eaux vannes fait partie des éléments essentiels dans la conception d’un bâtiment. Un réseau d’évacuation bien conçu garantit le confort, l’hygiène et la durabilité de la construction.
Chez Construire au Pays, nous insistons sur l’importance de bien comprendre ce système pour éviter les erreurs coûteuses et les désordres sanitaires.
Différence entre eaux usées et eaux vannes
Avant tout, il faut distinguer deux types d’eaux usées domestiques :
- Les eaux usées : elles proviennent des lavabos, douches, éviers, machines à laver, etc. Elles contiennent des graisses, du savon ou des résidus alimentaires, mais pas de matières fécales.
- Les eaux vannes : elles proviennent des toilettes et contiennent des matières organiques. Leur évacuation nécessite des conduites spécifiques pour éviter toute contamination.
Ces deux catégories d’eaux doivent être évacuées séparément, puis rassemblées dans le réseau principal avant d’être dirigées vers le système d’assainissement (tout-à-l’égout ou fosse septique).
Les éléments essentiels du réseau d’évacuation des eaux usées/vannes
Un réseau d’évacuation des eaux usées et vannes se compose de plusieurs parties :
- Les branchements sanitaires : chaque appareil (lavabo, douche, évier, WC) est relié à une canalisation équipée d’un siphon empêchant la remontée d’odeurs.
- Les colonnes de chute (descente d’eaux usées/vannes) : conduites verticales qui recueillent les eaux de plusieurs étages. Celles des eaux vannes sont souvent séparées de celles des eaux usées pour éviter les reflux.
- Les collecteurs horizontaux (collecteurs d’appareils ou collecteur principal) : situés sous le plancher ou au rez de chaussée, ils acheminent les eaux vers l’extérieur avec une pente de 1 à 3 % pour faciliter l’écoulement.
- La ventilation : indispensable pour évacuer les gaz et équilibrer la pression, elle évite les désiphonnages et les mauvaises odeurs.
Règles et bonnes pratiques de conception
Pour assurer un fonctionnement durable et sans problème, certaines règles doivent être respectées :
- Séparer les eaux usées et les eaux vannes dès la conception (certes un peu plus couteux).
- Utiliser des tuyaux en PVC ou PEHD, résistants et étanches (pour éviter les fuites).
- Prévoir des pentes adaptées : trop faibles, elles causent des stagnations ; trop fortes, elles laissent les déchets solides derrière.
- Installer une ventilation primaire jusqu’au toit pour évacuer les gaz.
- Ajouter des trappes de visite et des bouchons pour le contrôle et l’entretien.
- Éviter les coudes à 90° dans les conduites horizontales.
- Ne pas encastré les tuyaux d’évacuation des eaux usées/vannes
Avant la mise en service, il est recommandé de faire un test d’étanchéité afin de vérifier qu’aucune fuite n’existe dans le réseau.
Entretien du système d'évacuation des eaux usées/vannes
Même un réseau bien conçu doit être entretenu régulièrement. Un entretien préventif (nettoyage des siphons, vérification de la ventilation, contrôle des raccords) permet d’éviter les obstructions et les refoulements.
Les graisses et huiles ne doivent jamais être versées dans les éviers, car elles se solidifient dans les canalisations.
Nettoyer WC avec de l’eau propre tout simplement
L’évacuation des eaux usées et des eaux vannes est un pilier de la salubrité et du confort d’un bâtiment.
Une conception rigoureuse, des matériaux de qualité et un entretien régulier assurent un fonctionnement efficace du système d’assainissement.
Chez Construire au Pays, nous formons et accompagnons nos apprenants à concevoir, dimensionner et entretenir les réseaux sanitaires selon les normes de la construction moderne.
Construire au pays, c’est bâtir durablement, avec des bases solides et saines.

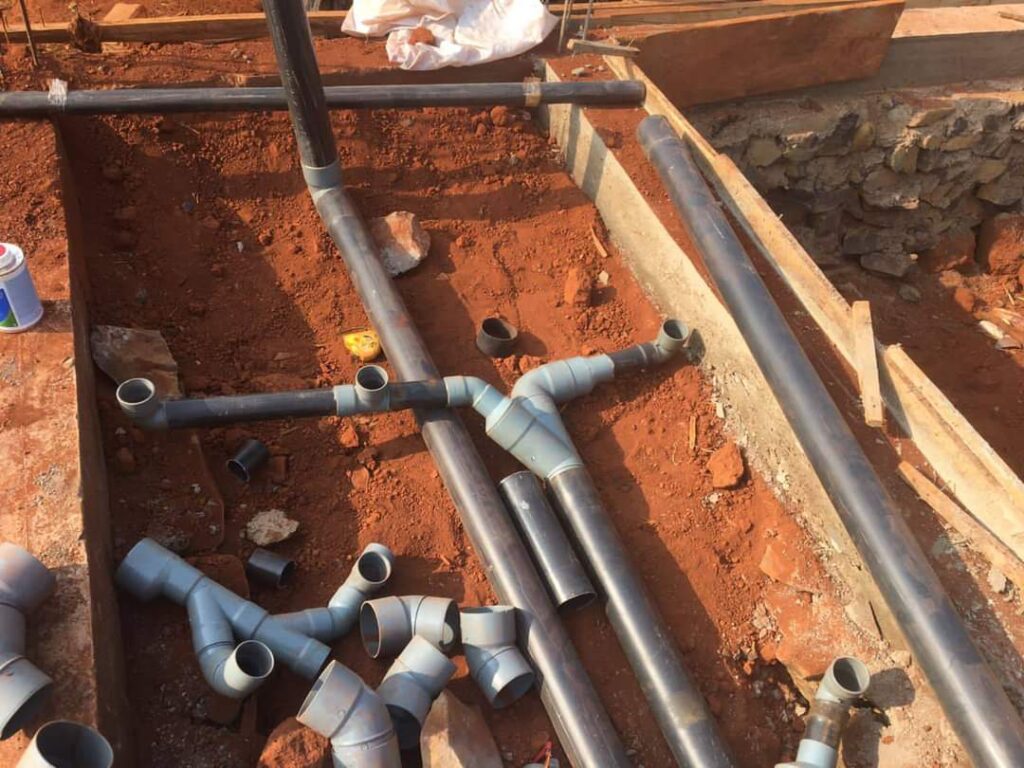

collecteur d'appareils
Les collecteurs d’appareils assurent la collecte et l’évacuation des eaux usées et des eaux vannes vers le réseau principal d’assainissement. Ils reçoivent les eaux provenant des équipements sanitaires tels que lavabos, éviers, douches, machines à laver et toilettes.
Les eaux usées contiennent des résidus domestiques, tandis que les eaux vannes renferment des matières organiques nécessitant un traitement particulier. Ces collecteurs sont généralement réalisés en PVC, PEHD ou fonte, des matériaux durables et résistants à la corrosion.
Leur conception doit respecter des pentes adaptées pour permettre un écoulement gravitaire efficace, ainsi qu’une ventilation pour éviter les désiphonnages et les remontées d’odeurs.
Un entretien régulier des collecteurs permet d’assurer le bon fonctionnement du système d’évacuation, de prévenir les obstructions et de garantir la durabilité du réseau d’assainissement du bâtiment.

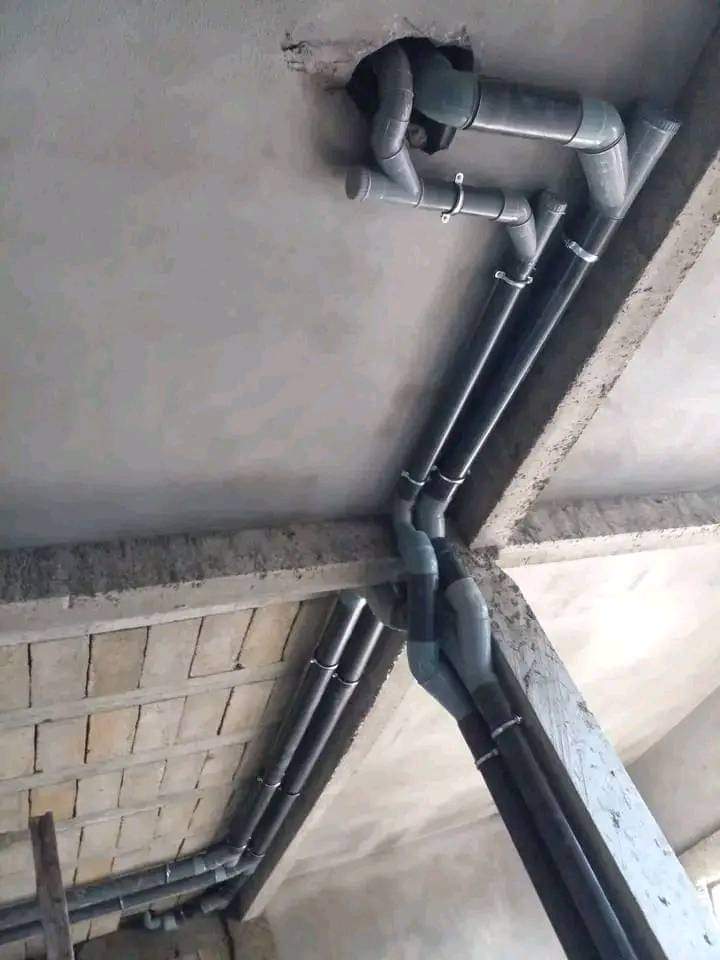

Descente d'eaux usées-vannes
Les descentes d’eaux usées et d’eaux vannes sont des éléments essentiels du réseau d’assainissement d’un bâtiment. Elles assurent l’évacuation verticale des eaux provenant des appareils sanitaires vers les collecteurs et le réseau principal.
Les eaux usées proviennent des lavabos, éviers, douches ou machines à laver, tandis que les eaux vannes sont issues des toilettes et contiennent des matières organiques nécessitant un traitement spécifique.
Ces descentes sont généralement réalisées en PVC, PEHD ou fonte, des matériaux résistants à la corrosion et aux variations de température. Leur conception doit respecter une pente, un diamètre et une ventilation adaptés pour garantir un écoulement fluide et éviter les bruits, les désiphonnages et les mauvaises odeurs.
Un entretien régulier permet de prévenir les obstructions, les fuites et d’assurer la durabilité du système d’assainissement.

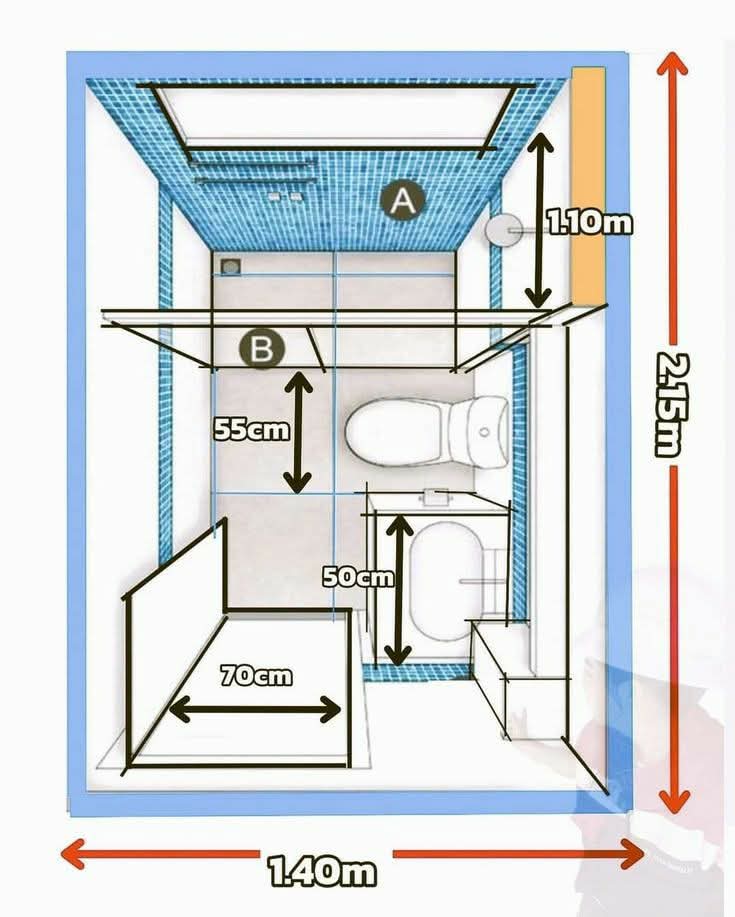

Toilette modèle
Une toilette modèle est un équipement sanitaire conçu pour assurer le confort, l’hygiène et l’efficacité de l’évacuation des eaux vannes dans un bâtiment. Elle se compose généralement d’une cuvette, d’un réservoir et d’un mécanisme de chasse d’eau permettant l’évacuation des déchets vers le réseau d’assainissement.
Les toilettes modernes sont fabriquées en porcelaine vitrifiée ou en céramique, des matériaux résistants, faciles à nettoyer et durables. Elles peuvent être posées au sol ou suspendues, selon les besoins d’installation et les contraintes de l’espace.
Les modèles récents intègrent des systèmes à double chasse d’eau, permettant de réduire la consommation d’eau tout en garantissant une évacuation efficace. Certains modèles offrent également un fonctionnement silencieux et un design ergonomique.
Une installation conforme et un entretien régulier assurent la performance, la durabilité et l’hygiène du système sanitaire.
